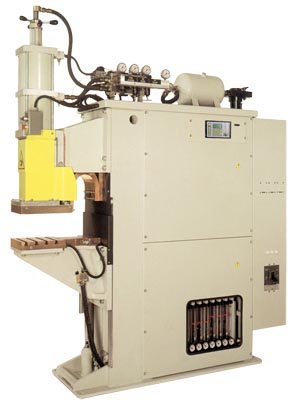

Стационарные машины для сварки трехфазным постоянным током - 100-630 кВА
Сварочные машины для точечной и рельефной контактной сварки трехфазным постоянным током. Номинальная мощность при ПВ = 50% от 100 до 630 кВА
Общие характеристики сварочной машины:
- Машины для сварки трехфазным постоянным током обладают следующими дополнительными преимуществами:
- Повышенный коэффициент мощности
- Пониженная нагрузка на источник питания
- Сбалансированное распределение нагрузки между тремя фазами
- Снижение влияния магнитных материалов, расположенных между плечами, на характеристики сварочного тока
- Снижение стоимости установочных работ
- Блоки управления сваркой с непосредственным выводом величины тока на дисплей.
- Шестифазный выпрямитель на кремниевых диодах с приспособлением для проверки надежности зажима контактов диодов.
- Защита диодов от превышения допустимого напряжения и температуры.
- Синхронный полупроводниковый контактор, изолированный от охлаждающей воды защитным термостатом.
- На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу).
- Двухступенчатый педальный блок управления, обеспечивающий зажим и сварку деталей только в случае их правильной установки в клещах.
- Возможность установки дополнительного педального блока управления для вызова программы № 2 (кроме машин с поворотным переключателем вызова программы).
- Кнопка аварийного останова для немедленного отключения машины.
- Защита автоматическим прерывателем цепи.
- Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток.
- Пневматические цилиндры с хромированными штоками и прокладки с пониженным коэффициентом трения, не требующие смазки. Регулируемый цилиндр двойного хода, управляемый ключом, цилиндрические направляющие стержни с регулируемым устройством, предотвращающим вращение, призматические точные роликовые направляющие.
- Комплексный цикл работы пневматических устройство с возможностью подачи пониженного усилия сжатия на электроды. Программа изменения давления по отдельному заказу.
- Встроенный фильтр и бак для сжатого воздуха. Устройство отключения подачи сжатого воздуха.
- Опускание электродов без давления для технического обслуживания и регулировки.
- Реле потока, приводящее к отключению сварочной машины при прекращении подачи охлаждающей воды (работает при подаче воды от водопровода или внутренней замкнутой системы)
Технические характеристики
Номинальная мощность при ПВ = 50% |
кВА |
100 |
160 |
250 |
360 |
480 |
630 |
Рама |
|
A-B |
A-B |
A-B-C |
C-D |
C-D |
C-D |
Машина для точечной сварки |
|
• |
• |
• |
|
|
|
Машина для рельефной сварки |
|
• |
• |
• |
• |
• |
• |
*Максимальная мощность сварки |
кВА |
450 |
700 |
1090 |
1800 |
1900 |
2100 |
*Ток короткого замыкания |
кА |
60 |
90 |
106 |
150 |
190 |
200 |
*Максимальный ток при сварке стали |
кА |
48 |
72 |
85 |
120 |
150 |
160 |
Тепловой ток при ПВ = 100% |
А |
11 |
13 |
15 |
18 |
24 |
26 |
Напряжение холостого хода во вторичном контуре |
В |
6,3
5,5 |
7,3
6,3
5,9 |
8,8
8
7,10 |
10
8,6
7,4
6,4 |
9,5
8,4
7,6
6,8 |
10,5
9,5
8,4
7,6 |
**Сетевое напряжение при 50 Гц |
В |
400 |
400 |
400 |
400 |
400 |
400 |
Сечение кабеля при длине до 30 м |
мм2 |
50 |
75 |
120 |
2 х 120 |
3 х 95 |
3 х 95 |
Предохранители с задержкой срабатывания |
А |
125 |
200 |
250 |
400 |
630 |
630 |
Цилиндры |
Кол-во
даН |
4/736
6/1206
7/1885 |
4/736
6/1206
7/1885 |
6/1206
7/1885
8/3388 |
6/1206
7/1885
8/3388
9/2945 |
8/3388
9/2945
10/5509 |
8/3388
9/2945
10/5509 |
Водяное охлаждение
Сечение шланга |
л/мин
мм |
10
25 |
14
25 |
16
25 |
25
25 |
30
25 |
33
25 |
Подача сжатого воздуха
Сечение шланга |
л/мин
мм |
6,5
25 |
6,5
25 |
6,5
25 |
6,5
25 |
6,5
25 |
6,5
25 |
