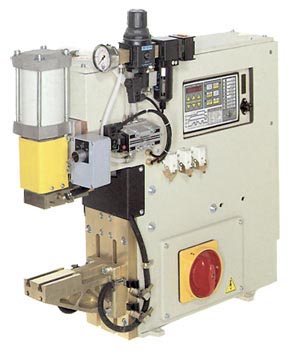

Настольные сварочные машины для точечной и рельефной контактной сварки
TECNA 2121, 2122, 2123, 2124, 2125, 2126
 Общие характеристики сварочной машины:
- Микропроцессорный блок управления с непосредственным выводом на дисплей сварочного тока.
- Цилиндр с хромированным штоком для тяжелых режимов работы, рассчитанный на длительный срок службы, с регулируемым устройством, предотвращающим вращение.
- Элементы пневматической системы не требуют смазки, что предотвращает появление масляного тумана и загрязнение окружающей среды.
- Регулируемый цилиндр двойного хода, управляемый ключом.
- Встроенная система фильтров с устройством регулировки давления сжатого воздуха и устройством отключения подачи сжатого воздуха.
- Клапаны регулировки скорости подачи электродов с виброгасителем в конце хода и глушителями на выпускных отверстиях воздуха, что обеспечивает минимальный уровень шума.
- Двухступенчатый педальный блок управления, обеспечивающий зажим и сварку деталей только в случае их правильной установки в клещах.
- Предварительная настройка параметров работы двухступенчатого педального блока управления для непосредственного вызова запрограммированного сварочного цикла № 2 (кроме изд. оборудованных опцией 2161-2181).
- Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток.
- Синхронный полупроводниковый контактор, изолированный от охлаждающей воды защитным термостатом.
- На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу).
Технические характеристики
ИЗД. № |
|
2121 |
2122 |
2123 |
2124 |
2125 |
2126 |
Точечная сварка |
|
• |
– |
• |
– |
• |
– |
Рельефная сварка |
|
– |
• |
– |
• |
– |
• |
Фото |
|
2 |
5 |
2 |
5 |
2 |
5 |
Стандартный блок управления |
|
TE180 |
TE180 |
TE180 |
TE180 |
TE180 |
TE180 |
Мощность при ПВ=50% |
кВА |
32 |
32 |
50 |
50 |
63 |
63 |
Максимальная сварочная мощность |
кВА |
83 |
90 |
110 |
120 |
200 |
218 |
Ток короткого замыкания |
кА |
23 |
25 |
27 |
29 |
35 |
38 |
Максимальный сварочный ток для алюминия |
кА |
20,9 |
22,7 |
24,5 |
26,3 |
31,8 |
34,5 |
Максимальный сварочный ток для стали |
кА |
18,4 |
20 |
21,6 |
23,2 |
28 |
304 |
Тепловой ток при ПВ=100% |
А |
5100 |
5100 |
7000 |
7000 |
6200 |
6200 |
Напряжение вторичного контура |
В |
4,4 |
4,4 |
5 |
5 |
7,1 |
7,1 |
Напряжение питания 50 Гц* |
В* |
400 |
400 |
400 |
400 |
400 |
400 |
Сечение кабеля при длине L=30 м |
мм2 |
25 |
25 |
35 |
35 |
50 |
50 |
Предохранители с задержкой срабатывания |
А |
63 |
63 |
100 |
100 |
125 |
125 |
O плеч |
мм |
49 |
- |
49 |
- |
49 |
- |
O электрододержателя |
мм |
25 |
- |
25 |
- |
25 |
- |
O конуса электрода |
мм |
18 |
- |
18 |
- |
18 |
- |
Размеры пластин |
мм |
- |
80x90 |
- |
80x90 |
- |
80x90 |
Кол-во / шаг пазов |
1/мм |
- |
2x45 |
- |
2x45 |
- |
2x45 |
Минимальный раствор электродов |
мм |
155 |
125 |
155 |
125 |
155 |
125 |
Максимальный раствор электродов |
мм |
285 |
225 |
285 |
225 |
285 |
225 |
Вылет L |
мм |
200 |
— |
200 |
— |
200 |
— |
Вылет D |
мм |
— |
200 |
— |
200 |
— |
200 |
Макс. усилие на электродах (6 бар) – стандартный вариант |
даН |
300 |
470 |
470 |
470 |
470 |
470 |
Макс. усилие на электродах (6 бар) – с дополнительным цилиндром |
даН |
— |
— |
— |
— |
— |
— |
Максимальный ход |
мм |
80 |
80 |
80 |
80 |
80 |
80 |
Двойной ход – стандартный вариант |
мм |
60 |
60 |
60 |
60 |
60 |
60 |
Регулируемый двойной ход (опции 2184-2185) |
мм |
— |
— |
— |
— |
— |
— |
Подача сжатого воздуха |
бар |
6,5 |
6,5 |
6,5 |
6,5 |
6,5 |
6,5 |
Расход воздуха на 1000 точек (6 бар), стандартный вариант
Ход 20 мм
Макс. ход |
Нм3 |
1,7
5,4 |
2,6
8,7 |
2,6
8,7 |
2,6
8,7 |
2,6
8,7 |
2,6
8,7 |
O подающего шланга |
мм |
10 |
10 |
10 |
10 |
10 |
10 |
Водяное охлаждение |
л/мин |
6 |
6 |
6 |
6 |
6 |
6 |
Уровень шума |
дБ(А) |
<70 |
<70 |
<70 |
<70 |
71 |
<70 |
Условия измерения
рабочий ход (мм)
время сварки (циклов)
сварочный ток (кА)
скорость сварки (точек/мин) |
|
20
10
17,2
15 |
50
21
19
6 |
20
14
20
15 |
50
29
22
6 |
20
7
26,2
15 |
50
14
29
6 |
Масса нетто |
кг |
165 |
167 |
170 |
172 |
185 |
187 |
